FSB、FSB-L型氟合金塑料耐腐蝕離心泵，適用于-80°C-180°C溫度條件下，長期輸送任意濃度的各種酸、堿、鹽、有機溶濟、化學試劑及其它多種化學性介質(嚴禁輸送快速結晶及硬質含固體顆粒介質)。該泵的過介部位采用高科技的氟塑料材料配方配成氟合金塑料，經高溫燒結模壓加工制成。
◆ 密封結構：
密封結構為外裝、單端面、平衡型，自動調節，不需加冷卻水的機械密封，機封的型號有WB2型MU8型、169型三種，可根據用戶的使用工況條件的不同，選用不同型號結構的機封。機封的主要材料：靜環采用了高純度三氧化二鋁陶瓷、碳化硅、鎳基、鈷基合金；動環采用了填充聚四氟乙烯、碳化硅、鎳基、鈷基合金制成。
◆ 優點：
集多種氟塑料之優點，具有強的耐腐蝕性、抗氧化性能，有較高的機械強度，并具有抗老化、無毒素分解等優點，是替代鈦、鎳、鉬、鎢等昂貴金屬合金材料泵的理想產品。該泵的特優點：用途廣泛；抗腐蝕性特強；效率高、節約能源；結構緊湊、經濟實惠；使用壽命長、維修十分方便。
|
|
|
|

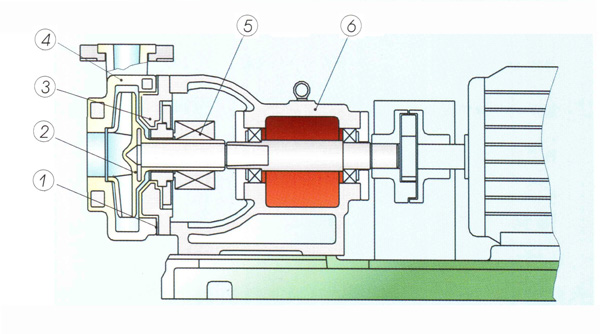

序 號
|
名 稱
|
主 要 材 料
|
|
1
|
密封圈
|
氟橡膠
|
|
2
|
葉 輪
|
氟塑料合金
|
|
3
|
泵 蓋
|
鋼襯F46
|
|
4
|
泵 體
|
氟塑料合金
|
|
5
|
機械密封
|
碳化硅/硬質合金
|
|
6
|
支 架
|
HT200
|
FSB、FSB-L型氟合金塑料耐腐蝕離心泵技術性能參數表：
|
規格型號
|
流量
|
揚程
|
轉速
|
功率 (kw)
|
效率
% η
|
汽蝕余量 NPSHr(M)
|
|
m3/h
|
l/s
|
軸功率
|
配用功率
|
|
25FSB-10
|
1.5
|
0.42
|
10
|
2900
|
0.12
|
1.5
|
35
|
3.3
|
|
25FSB-18
|
3.6
|
1.00
|
18
|
2900
|
0.63
|
1.5
|
28
|
3.3
|
|
25FSB-22
|
3
|
0.83
|
22
|
2900
|
0.69
|
1.5
|
26
|
3.3
|
|
32FSB-20
|
5
|
1.39
|
20
|
2900
|
0.82
|
1.5
|
33
|
3.3
|
|
40FSB-20
|
10
|
2.78
|
20
|
2900
|
1.31
|
3
|
41.5
|
3.3
|
|
40FSB-25
|
10
|
2.78
|
25
|
2900
|
1.70
|
3
|
40
|
3.3
|
|
40FSB-30
|
10
|
2.78
|
30
|
2900
|
2.26
|
4
|
36
|
3.3
|
|
40FSB-40
|
10
|
2.78
|
40
|
2900
|
3.11
|
5.5
|
35
|
3.3
|
|
40FSB-50
|
10
|
2.78
|
50
|
2900
|
4.12
|
7.5
|
33
|
3.3
|
|
50FSB-20
|
15
|
4.17
|
20
|
2900
|
1.63
|
3
|
50
|
3.3
|
|
50FSB-25
|
15
|
4.17
|
25
|
2900
|
2.19
|
4
|
46.5
|
3.3
|
|
50FSB-30
|
15
|
4.17
|
30
|
2900
|
2.6
|
4
|
47
|
3.3
|
|
50FSB-40
|
15
|
4.17
|
40
|
2900
|
3.96
|
5.5
|
42
|
3.3
|
|
50FSB-50
|
15
|
4.17
|
50
|
2900
|
5.36
|
7.5
|
38
|
3.3
|
|
65FSB-20
|
29
|
8.06
|
20
|
2900
|
2.67
|
5.5
|
59
|
3.5
|
|
65FSB-25
|
29
|
8.06
|
25
|
2900
|
3.40
|
5.5
|
58
|
3.5
|
|
65FSB-32
|
29
|
8.06
|
32
|
2900
|
4.54
|
5.5
|
55
|
3.5
|
|
65FSB-40
|
29
|
8.06
|
40
|
2900
|
6.06
|
7.5
|
52
|
3.5
|
|
65FSB-50
|
29
|
8.06
|
50
|
2900
|
7.96
|
11
|
49.5
|
3.5
|
|
80FSB-20
|
50
|
13.88
|
20
|
2900
|
4.30
|
5.5
|
63
|
4
|
|
80FSB-25
|
50
|
13.88
|
25
|
2900
|
5.39
|
7.5
|
63
|
4
|
|
80FSB-30
|
50
|
13.88
|
30
|
2900
|
6.52
|
7.5
|
62.5
|
4
|
|
80FSB-34
|
50
|
13.88
|
34
|
2900
|
7.50
|
11
|
61.5
|
4
|
|
80FSB-40
|
50
|
13.88
|
40
|
2900
|
9.06
|
15
|
60
|
4
|
|
80FSB-50
|
50
|
13.88
|
50
|
2900
|
11.92
|
18.5
|
57
|
4
|
|
100FSB-20
|
80
|
22.22
|
20
|
2900
|
6.30
|
11
|
69
|
5
|
|
100FSB-25
|
100
|
27.78
|
25
|
2900
|
9.85
|
18.5
|
69
|
5
|
|
100FSB-30
|
100
|
27.78
|
30
|
2900
|
11.81
|
18.5
|
69
|
5
|
|
100FSB-40
|
100
|
27.78
|
40
|
2900
|
15.98
|
22
|
68
|
5
|
|
100FSB-50
|
100
|
27.78
|
50
|
2900
|
20.59
|
30
|
66
|
5
|
|
125FSB-30
|
180
|
50
|
30
|
2900
|
21.58
|
30
|
74
|
5
|
|
125FSB-45
|
200
|
55.5
|
45
|
2900
|
37.74
|
45
|
72
|
5
|
|
|
|
