非金屬泵有全氟塑料泵，襯氟塑料泵，高分子塑料泵和PP塑料泵等，泵體，葉輪主要部件基本采用對應泵體的塑料材質制造，下面對各部件結構特點有針對性地做出一一介紹；

一、軸封：非金屬泵的軸封型式有機械密封、動力密封和無軸封結構。

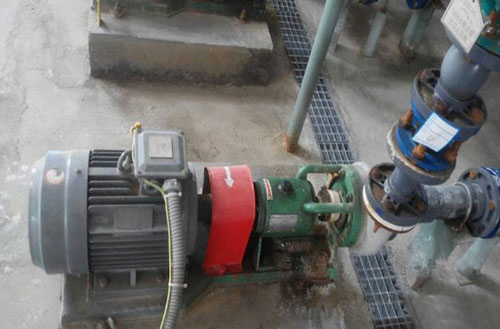

氟塑料泵

1、機械密封

    國內許多非金屬泵通常采用152型(或SB2)外裝式波紋管多彈簧單端面機械密封。該密封適用壓力范圍為0~0.5MPa，軸徑25~55mm，溫度<120℃，動環材料為填充四氟，靜環材料為氧化鋁陶瓷。該密封可用于濃度30%以上的鹽酸， 50%以下的稀硫酸，98%以上的磷酸和各種濃度的混合酸。該密封使用壽命較長，一般大于4000h。對于清水介質和酸性介質大部分選用WB2或152型機械密封，對于堿性介質一般選用169型機械密封。當工作介質特殊時，應根據介質特性選用其他型式的機械密封，包括材料。

2、動力密封

    包括副葉輪(或副葉片)密封和停車密封。該密封型式常用于輸送含固體顆粒的介質，一般適用于含固量大于15%的介質。動力密封泵需要注明允許入口壓力，以避免用戶在較高入口壓力下使用時產生大量泄漏。

3、軸封結構

    主要指非金屬磁力驅動泵，可用于輸送各種不允許泄漏的液體。

4、密封環(口環)：非金屬泵一般不設密封環。

二、軸

    非金屬泵的泵軸一般不與介質接觸，采用金屬材料，一端用于固定葉輪，另一端用于安裝聯軸器。非金屬泵的泵軸與葉輪常采用螺紋連接。

三、葉輪

    非金屬泵的葉輪也可分為開式、半開式和閉式三種。閉式葉輪由熱塑性塑料制成，前后蓋板可以超聲波或震動焊接在一起。半開式、開式葉輪可以用熱塑性或熱固性塑料制成。

    葉輪分整體結構和內埋金屬件結構兩種。整體非金屬結構葉輪強度低，適用于小型泵；內埋金屬件結構采用模壓方式成型，葉輪強度高。

四、泵體

    非金屬泵泵體的結構有整體和襯里兩種。整體泵體指整個泵體均為非金屬，一般僅適用于小口徑離心泵。襯里泵體一般指泵體材料為鑄鐵或鑄鋼，襯里層為非金屬。整體泵體可以選用熱固性材料、熱塑性材料，襯里泵分為彈性襯里、噴涂襯里以及剛性襯里。非金屬泵一般為單級、蝸殼式、徑向剖分結構。

    對于整體泵體可以加入筋骨進行加強，為了防止非金屬泵接口受力的脆弱性，可在非金屬泵體兩邊增加前后蓋板，并用螺栓進行連接加固。對于襯里泵可以通過金屬泵殼開設合適的槽孔進行固定。此外還可考慮在泵殼上焊接龜甲絲網加強。
